BOBINA DESMAGNETIZADORA
Aunque todos los TV color y Monitores que usan TRC (Tubo de Rayos Catódicos o cinescopios) cromáticos tienen incorporado un circuito desmagnetizador (o “degausing”) para eliminar todo rastro de magnetización de la “mascara de sombra” dentro del TRC y de otras partes metálicas externas como soportes, tornillos y abrazaderas que lo sujetan. En ocasiones el técnico se encuentra con fuertes “magnetizaciones” que afectan la correcta convergencia de los tres ases sobre los respectivos puntos de fósforo en la pantalla. Esto produce, que en algunas áreas de la pantalla las imágenes tengan colores notoriamente diferentes a los correctos.
En esos casos el técnico encargado de la reparación debe recurrir a un desmagnetizador, cuando el monitor carece de este servicio o cuando la mancha es muy difícil de reparar; esta herramienta no siempre se encuentra en los comercios de electrónica y de igual manera suele ser de gran valor, por lo tanto aquí se describe aquí como puede usted mismo construir una bobina desmagnetizadora que servirá de gran ayuda en el taller a la hora de realizar una reparación.
Materiales para su construcción:
Un trozo de tabla o madera de unos 35 x
15 clavos de 3 o 3 1/2 pulgadas (
Aproximadamente 2Kg de alambre de cobre esmaltado #24 (
Cinta aislante
Hilo
Cable úplex
Clavija
Interruptor, preferiblemente de tipo pulsador.
Pinzas
Martillo
Bisturí
Cable
Martillo
Regla
Cautín y Soldadura
Procedimiento
1. Cortamos un trozo de madera de
2. Trazar una circunferencia de unos
3. Forrar cada clavo con un trozo de cinta aisladora, para que el roce del metal no deteriore el esmalte del alambre.

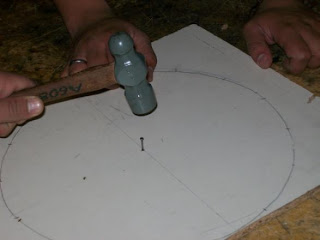

4. Clavar sobre esa línea trazada los clavos con una separación entre ellos de unos 6 o 7cm y a una profundidad aproximada de
5. Una vez realizados los pasos anteriores ya tenemos lista la base para realizar la bobina desmagnetizadora

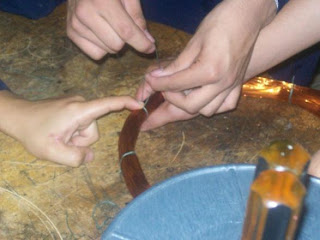

6. La bobina se realiza enrollando el alambre de cobre esmaltado, sobre la circunferencia de clavos. Y dejando los extremos del alambre visibles para su posterior utilización.
Si se trata de una bobina para ser usada en una red eléctrica de 120VAC deberemos enrollar unas
7. Una vez completado el enrollado, se debe atar con un hilo en barios puntos, para que, el conjunto de alambres se mantenga unido al retirar los clavos.
8. Unimos el cable dúplex a la clavija
9. Se conecta una punta del cable úplex a un extremo del alambre haciendo un empalme y el otro extremo del alambre lo colocamos en una de las patitas del interruptor, podemos ayudarnos de una cajita para hacer mas estética la bobina.
se procede a forrar todo el conjunto con cinta (tape) aislante, de forma de cubrirla totalmente dándole una consistencia firme al conjunto, preferiblemente dos o tres capas de cinta. Podemos realizar una cajita de cartón para dar firmeza al interruptor.
Quedara algo parecido a un volante de automóvil, ver la fotografía
Modo de uso:
Ahora procedemos a realizar la prueba teniendo en cuenta las anteriores indicaciones.
Para realizar la prueba debemos de disponer de un monitor previamente manchado. Si no lo tenemos podemos mancharlo acercando un imán al monitor, ya que este ejerce un fuerte campo magnético sobre la pantalla
Colocar la bobina frente a la pantalla a desmagnetizar a 2 o
